Manyetik Parçacık Çatlak Tespit Cihazı Nedir? (MPI Test Yöntemi)

Manyetik parçacık çatlak tespit cihazı, ferromanyetik malzemelerde yüzey ve yüzeye yakın süreksizlikleri tespit etmek için kullanılan tahribatsız muayene (NDT) sistemlerinden biridir. Bu yöntem, özellikle çatlak, soğuk birleşme, dövme hataları ve kaynak kusurlarının belirlenmesinde yüksek hassasiyet sunar.

Manyetik parçacık muayene yöntemi (MPI – Magnetic Particle Inspection), parça yüzeyinde oluşan kaçak manyetik alanları görünür hale getirerek operatörün hataları hızlı ve güvenilir şekilde tespit etmesini sağlar.

Manyetik Parçacık Muayene (MPI) Nasıl Çalışır?

MPI yönteminde test edilecek parça, elektrik akımı veya manyetik alan yardımıyla mıknatıslanır. Parça üzerinde bir süreksizlik (çatlak vb.) bulunuyorsa, manyetik alan çizgileri bu bölgede bozulur ve kaçak alan oluşur.

Bu aşamada uygulanan manyetik partiküller (kuru toz veya sıvı süspansiyon), bu kaçak alan bölgelerinde toplanarak hatayı görünür hale getirir.

Bu yöntem ile:

Yüzey çatlakları
Yüzeye yakın çatlaklar
Kaynak hataları
Isıl işlem kaynaklı kusurlar

yüksek hassasiyetle tespit edilir.

MPI Sistemlerinde Kullanılan Akım Türleri

Manyetik parçacık test sistemlerinde kullanılan akım türü, tespit edilecek hatanın türüne göre seçilir. Doğru akım seçimi, testin hassasiyetini doğrudan etkiler.

AC (Alternatif Akım)

AC akım, yüzey hatalarının tespiti için en yaygın kullanılan akım türüdür.

Yüzey çatlaklarında yüksek hassasiyet
Skin effect nedeniyle yüzey odaklı muayene
Hızlı ve pratik kullanım

Genellikle yüzey kontrolü için tercih edilir.

DC (Doğru Akım)

DC akım, yüzey altı hataların tespit edilmesinde kullanılır.

Daha derin penetrasyon
Yüzey altı süreksizliklerin tespiti
Daha geniş alan etkisi

Kalın kesitli parçalar için idealdir.

FWDC (Full Wave Direct Current)

FWDC, doğrultulmuş doğru akım türüdür ve AC ile DC arasında dengeli bir performans sunar.

Hem yüzey hem yüzeye yakın hatalarda etkili
Daha stabil manyetik alan
Otomasyon sistemlerinde yaygın kullanım

Seri üretim hatlarında tercih edilir.

HWDC (Half Wave Direct Current)

HWDC, yarım dalga doğrultulmuş akım olup titreşimli bir manyetik alan oluşturur.

Manyetik parçacık hareketini artırır
Çatlak görünürlüğünü yükseltir
Operatör kontrollü uygulamalarda avantaj sağlar

Manuel testlerde sık kullanılır.

Demanyetizasyon (Demagnetization) Neden Gereklidir?

Manyetik parçacık muayene sonrası parça üzerinde kalan artık manyetik alan, ürünün performansını olumsuz etkileyebilir. Özellikle hassas mekanik sistemlerde bu durum ciddi sorunlara yol açabilir.

Demanyetizasyon işlemi ile:

Parça üzerindeki manyetik kalıntılar temizlenir
Metal talaşlarının yapışması önlenir
Sonraki işlemler için uygun hale getirilir

Modern MPI sistemlerinde demanyetizasyon ünitesi entegre olarak sunulmaktadır.

Manyetik Parçacık Muayene Sistemlerinin Avantajları

MPI test sistemleri, endüstriyel kalite kontrol süreçlerinde önemli avantajlar sağlar:

Hızlı ve güvenilir sonuç
Yüksek çatlak tespit hassasiyeti
Operatör bağımlılığının azaltılması
Otomasyon sistemlerine entegrasyon
Seri üretim hatları ile uyum

Hangi Sektörlerde Kullanılır?

Manyetik parçacık muayene sistemleri aşağıdaki sektörlerde yaygın olarak kullanılmaktadır:

Otomotiv sanayi
Savunma ve havacılık
Dövme ve ısıl işlem tesisleri
Enerji ve ağır sanayi
Demiryolu ve makine üretimi

NEXSEN ile MPI Test Çözümleri

NEXSEN olarak, manyetik parçacık muayene sistemlerinde projeye özel çözümler sunuyoruz. Manuel, yarı otomatik ve tam otomatik test hatları ile üretim süreçlerinizi optimize ediyoruz.

Daha fazla bilgi için manyetik parçacık muayene sistemleri sayfamızı inceleyebilirsiniz.

Ayrıca diğer tahribatsız muayene yöntemleri hakkında bilgi almak için NDT nedir sayfamızı ziyaret edebilirsiniz.

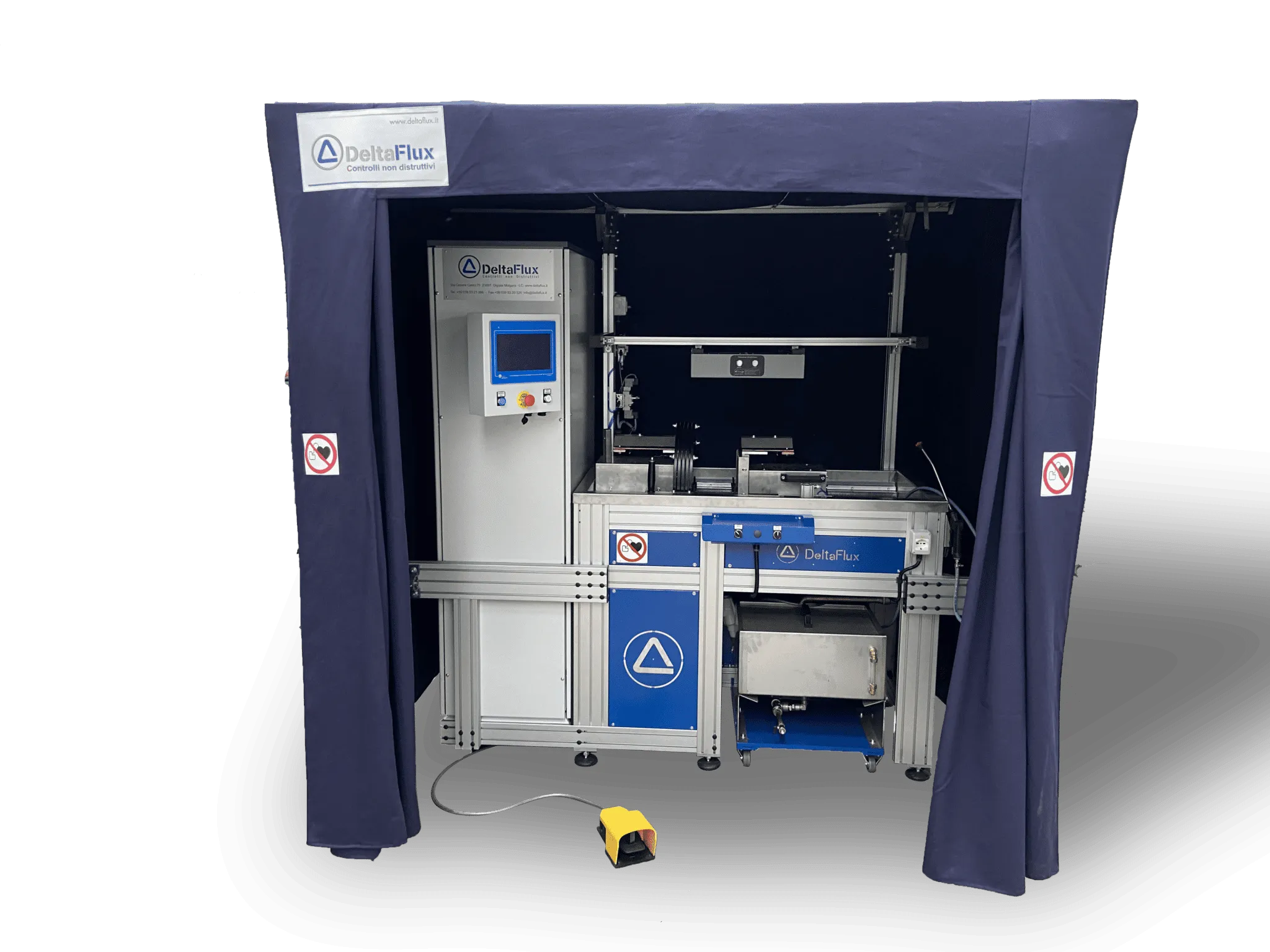

Manyetik Parçacık Çatlak Testi Cihazımızı inceleyebilirsiniz.
